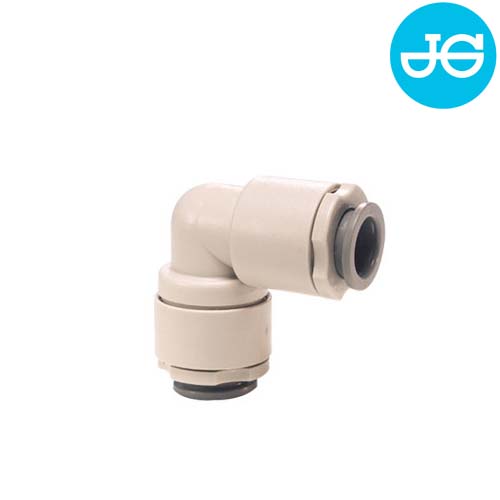

John Guest Steckverbinder aus der zölligen SI- und SM Serie für Getränkeschankanlagen

Eine Mindestabgabemenge gibt es bei uns nicht.

Alle Verbindungssysteme aus der PM, PI, PP/PPM, SI und SM-Serie besitzen die Zulassung gemäß DWGW, KTW und NSF.

Das British Standard Pipe Taper (BSPT) ist ein kegeliges bzw. konisches Außengewinde und ein zylindrisches Innengewinde hat. Es wird oft mit den Kürzeln R (kegeliges Außengewinde) und Rp (zylindrisches Innengewinde) abgekürzt. Aufgrund dieser Gewindeverbindung ist es in sich selbstdichtend. Es ist nach der ISO 7-1 genormt.

Das National Taper Pipe Dryseal (NPTF) kennzeichnet ein kegeliges bzw. konisches Rohrgewinde, welches auch bei großem Druck und wechselnden Temperaturen selbstdichtend ist. Es ist in der ANSI B 1.20.3 definiert.

Aufschraubverbinder mit der Kennzeichnung "FS" besitzen eine vollflächige Dichtungsscheibe und sind somit komplett flachdichtend.

Die mit "CS" gekennzeichneten Aufschraubverbinder haben eine kleine, innenliegende Führungsnut. Somit sind diese Verbinder besonders gut bei der Installation in Getränkeschankanlagen einsetzbar um weitgehend mögliche Toträume auszuschließen.

John Guest Schlauchmaterial  Zollmaße / metrische Maße

Ø Aussendurchmesser in Zoll Ø Aussendurchmesser in mm     5/32"      4,00 mm     3/16"      4,80 mm        1/4"      6,35 mm      5/16"      8,00 mm        3/8"      9,50 mm        1/2"   12,70 mm

Die Verwendung eines Sicherungsrings ist grundsätzlich optional. Wir empfehlen die Verwendung eines Sicherungsrings in Anwendungsbereichen bei denen das System mechanischen Einflüssen bzw. Vibrationen ausgesetzt ist.
